Cabinet
laden

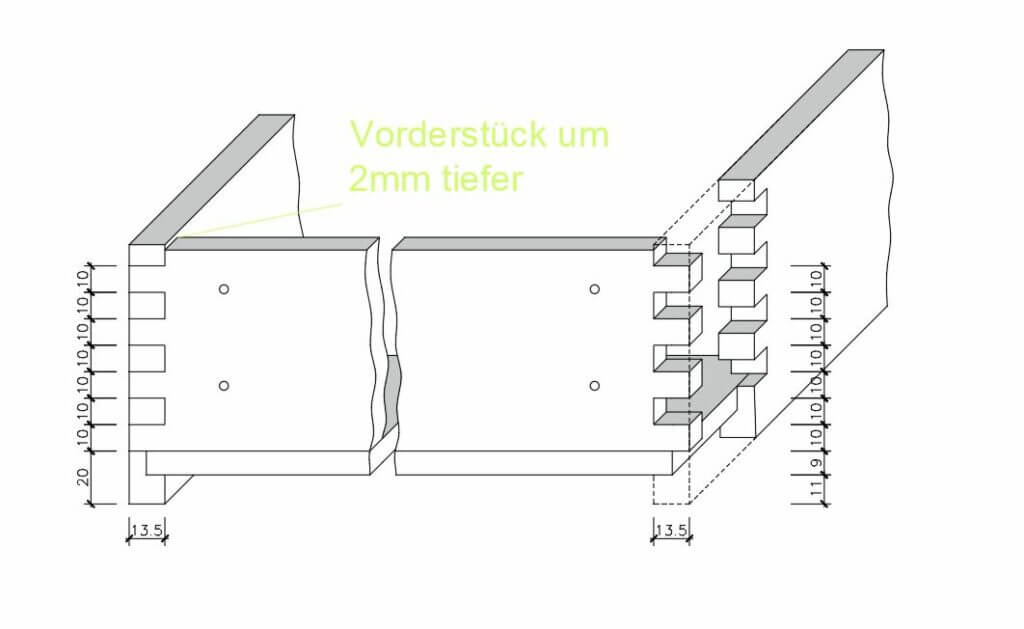

Zeigen Sie den natürlichen Charakter des Holzes mit von Hand sortierten Hölzern und Böden. Holzmerkmale Klasse B, C, Böden 9mm beidseitig edelfurniert (HDF-Träger), Flickstellen erlaubt. Mit dieser Lade sind Sie bei Ihren Objekten sowie im Privatbereich im Trend der Zeit.

Tipp für die Küche

Auf Wunsch sind auch Böden in den Stärken 8-10 mm aus Dekorspan weiß, grau und anthrazit möglich.



  • Weiß: Krono O500 PE entspricht etwa Dekor W980 ST15 Egger
  • Hellgrau: Krono O112 PE entspricht etwa Dekor U708 ST9 Egger
  • Anthrazit: Krono O164 PE entspricht etwa Dekor U963 ST9 Egger

Typen

A | Typ A

Boden aufgeschraubt für Rollschubführung (Zum Bestellen bitte die Höhe inkl. Boden angeben)

B | Typ B

Boden eingenutet für Unterflurauszüge

IL | Innenlade

Vorderstück 15 mm tiefer als Seitenstück

SCH | Schütte

Boden 4-seitig eingenutet
Oberkanten bündig

EZ | Englischer Zug

Vorderstück 15 mm tiefer als Seitenstück

Siphonausschnitt

fix 200 x 150 mm mittig; Variabel unter der Angabe der 3 Maße x/y/z

B EH1

mit erhöhtem Ladenhinterstück (80 mm) für Reling Breite: Innenlichte

B EH2

mit erhöhtem Ladenhinterstück (80 mm) für Reling;
Breite:
Schubladenaußenmaß

B EH2 | Reling

Reling mit erhöhtem Ladenhinterstück (80 mm) für
Reling Breite:
Schubladenaußenmaß inkl. Reling Alu eloxiert

Typ GLA oder GLA m. G.

Glasausschnitt inkl. Glas oder mit 6 mm Nut für bauseitiges Glas

Typ GLA 20 * oder GLA 20 m. G.

Glasausschnitt inkl. Glas oder mit Nut für bauseitiges Glas

Typ EZ Trend

Vorderstück 15 mm tiefer als Seitenstück

Design Front Typ IL

Design Front Typ SCH

Light Side Typ B

Höhe 255 mm

Light Side Typ IL

Höhe 255 mm

Typ Registerauszuglade 1 Fach

Für die Tiefe 390 oder 490 mm möglich mit der Breite 390 mm

Typ Registerauszuglade 2 Fach

Für die Tiefe 390 oder 490 mm möglich mit der Breite 750 mm

fräsungen

V | 60 x 40

C | 120 x 30

O | 120 x 25

K | Durchmesser 30

L | 120 x 30

Oberflächen

  • Lackiert (Standard) – Einkompenentenlack, seidenmatt
  • Gebeizt – mit vom Kunden beigesellter Beize bzw. Beizangabe + Beizmuster
  • Geölt/gewachst – 2-fach mit Wachsöl
  • Roh
  • Weiß geölt
  • Büffelwachs
  • Gebürstet innen und außen
  • Natureffekt lackiert (nicht für dunkle Holzarten wie z.B. Nussbaum und geräucherte Eiche geeignet)
  • RAL Lackiert 9010

Extras

  • Schubladen inkl. montierten Aufnahmeschnäppern
  • Schubladen inkl. seitlicher Nutfräsung für Führungen
  • Schubladen in Sonderhöhen (Zwischenhöhen)

SCHUBLADENBÖDEN

Wir verwenden bei unseren Schubladen eine 10 mm Zinkenteilung! Zinkenabschluss oben und unten bei Sonderhöhen variabel! Laden vom Typ B, IL und EZ werden immer mit Bohrung für Schubladenführung im Hinterstück geliefert!

Bei Innenlade oder englischem Zug ist das Vorderstück um 15 mm tiefer gezogen, damit die Kupplung und Führung verdeckt werden.

Als Höhe wird immer die Höhe des Seitenstücks angegeben. Die Höhe des Ladenvorderstücks bei einem englischen Zug beträgt ca. 50-70 % der Höhe des Seitenstücks. Bohrungen für Ladenvorderstücke proportional zur Schubladengröße.

Bei TYP IL ist das Vorderstück um 2 mm höher

Schubladenböden

  • Stärke: 6 (Standard) – 8 – 12 – 16 mm (Buche & Eiche) Befestigung: geklammert (Standard) – geschraubt
  • Die Böden werden an der Oberseite & Unterseite in der jeweiligen Holzart furniert (Edelfurnier). Ausnahme: Laden in Birke und Weißbuche, hier wird Birkensperrholz 6 mm verwendet.

Böden Cabinet
Holzmerkmale Klasse B, C, Böden 6 mm Sperrholz, Flickstellen erlaubt.

TYP B

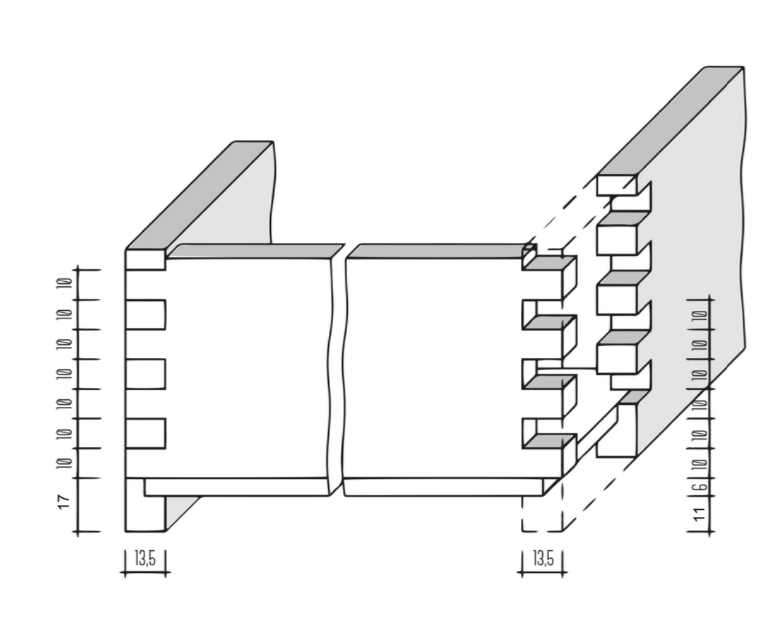

TYP IL

DETAILS TYP GLA 20

Holzarten

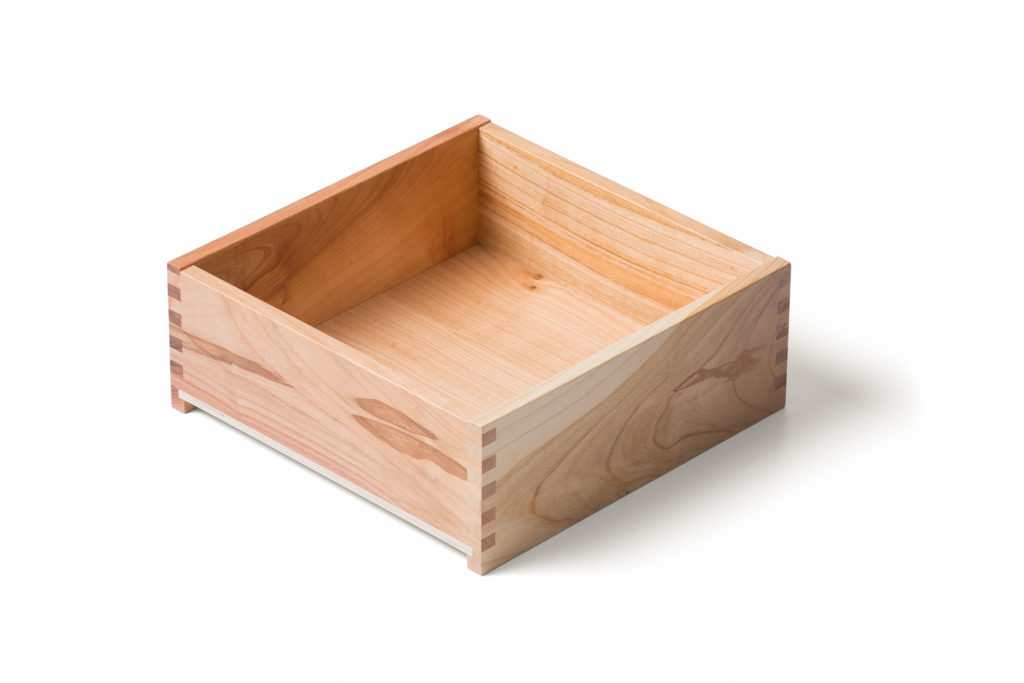

Kirsch

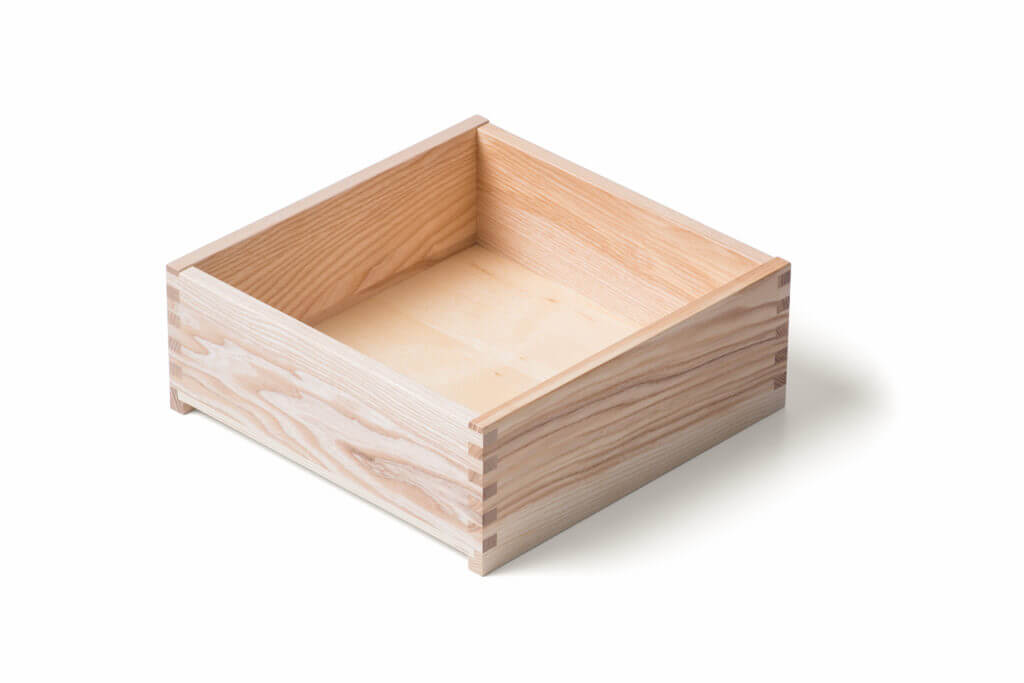

Esche

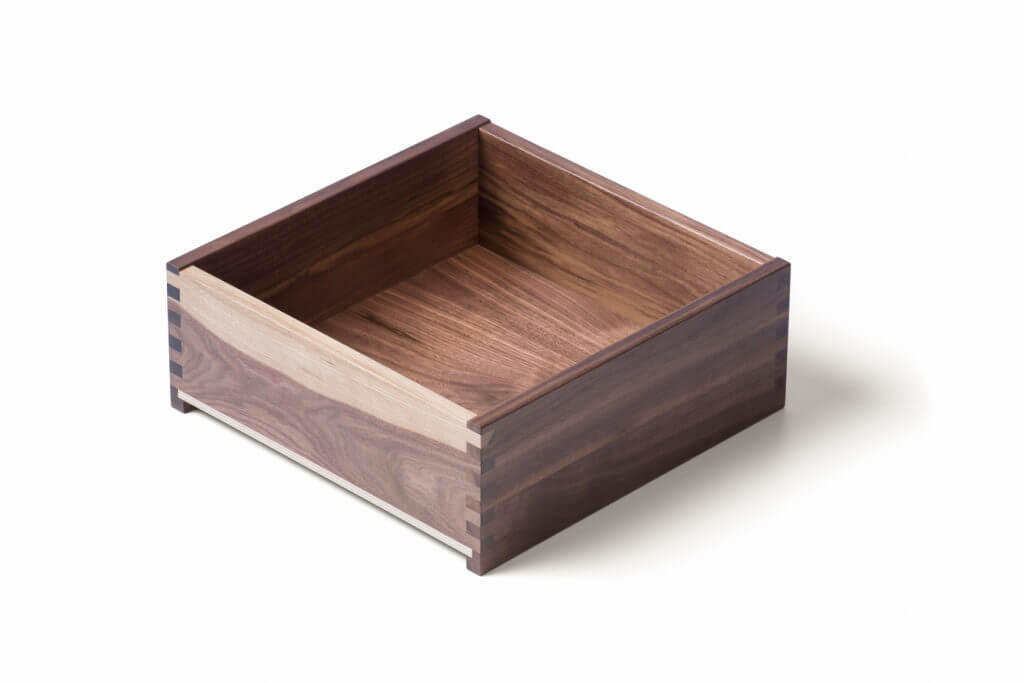

Nuss amerik.

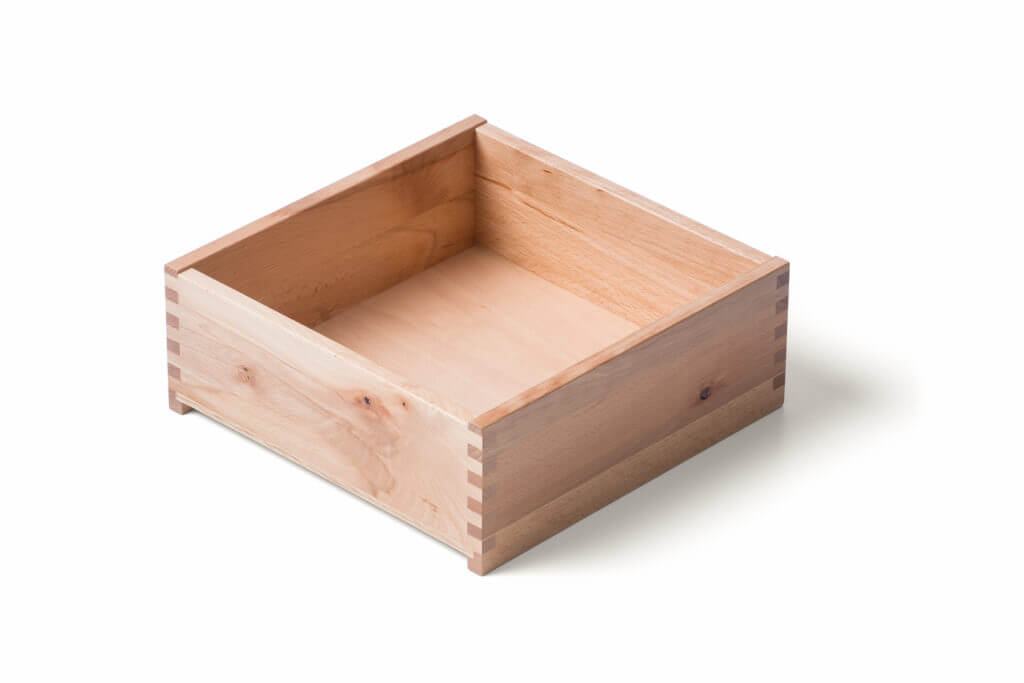

Buche

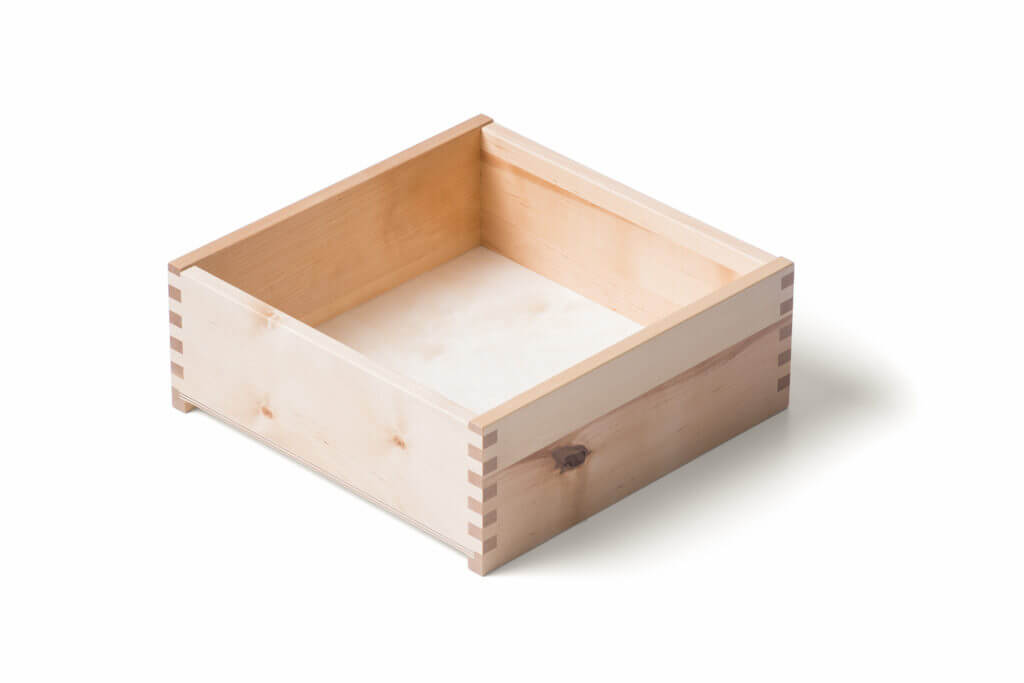

Birke

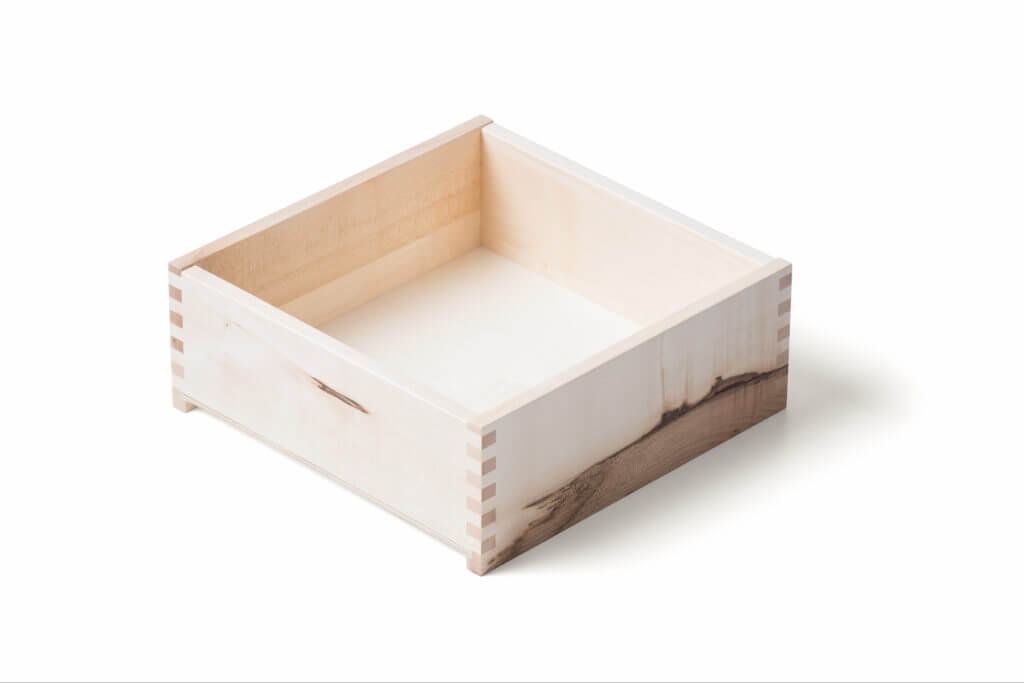

Ahorn

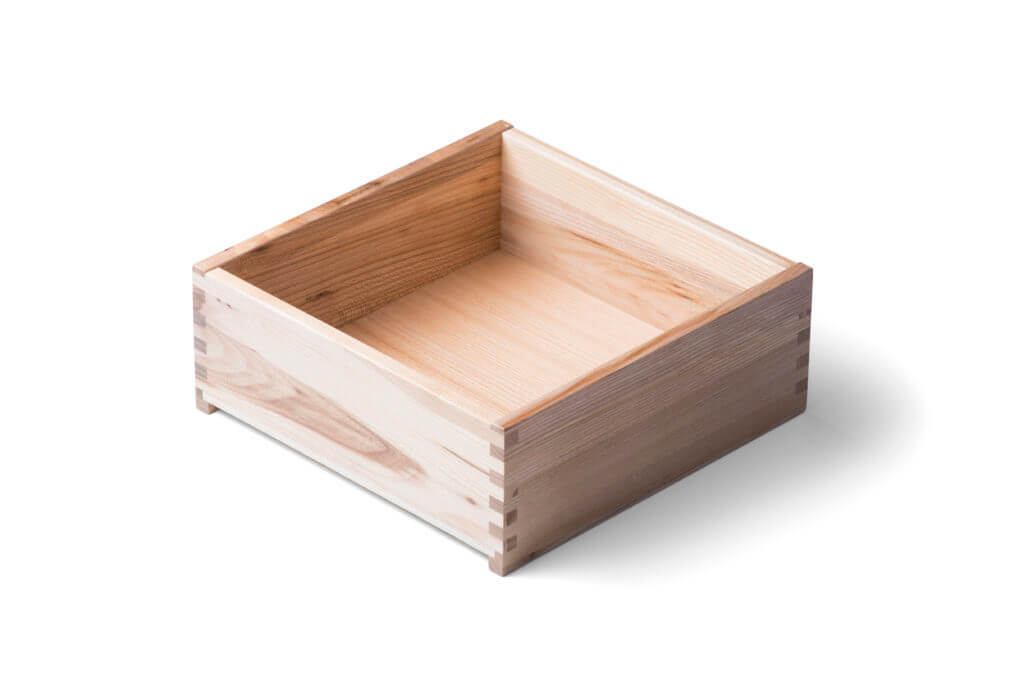

Ulme

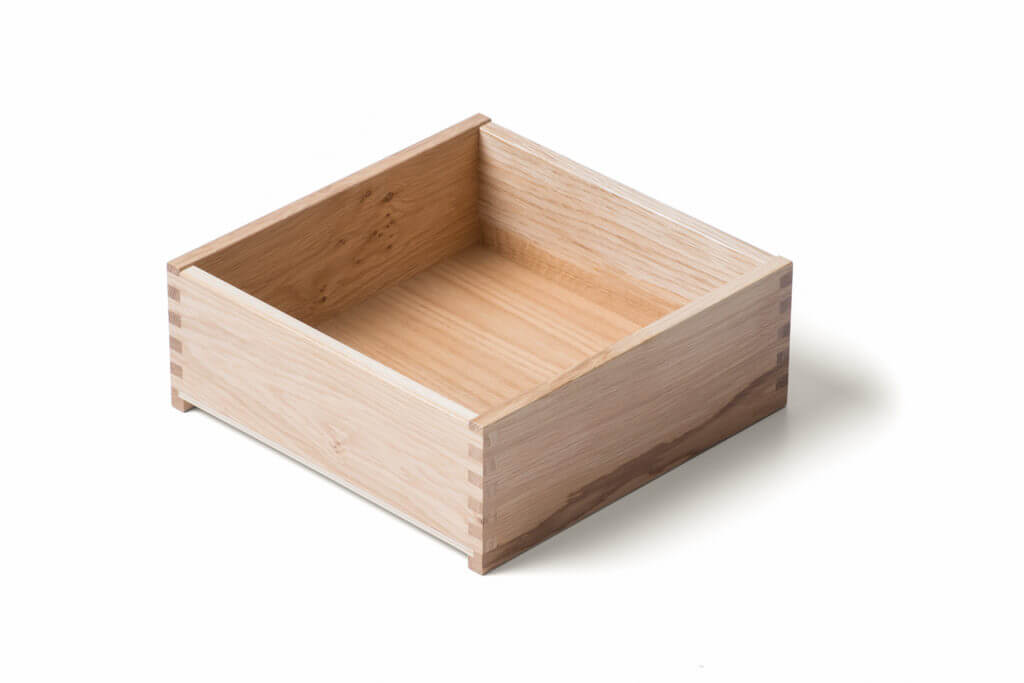

Eiche

Berechnung

Maximale Ladenhöhe

Blum Tandem & Movento / Hettich Actro 5 D
Teilauszug KIL minus 21,5 mm
Vollauszug KIL minus 24,5 mm

Grass Dynapro
Vollauszug KIL minus 23 mm

Hettich Quadro V6 silent System/Quadro 4D
Teilauszug KIL minus 20 mm
Vollauszug KIL minus 22 mm

Ladenaussentiefe

Blum Tandem & Movento / Hettich Actro 5 D
Nennlänge Führung minus 10 mm
Innenlade plus 3 mm

Grass Dynapro
Nennlänge Führung minus 10 mm
Innenlade plus 3 mm

Hettich Quadro V6 silent System/Quadro 4D
Nennlänge Führung
Innenlade plus 13 mm

Ladenaussenbreite

Blum Tandem & Movento / Hettich Actro 5 D
KIL minus 15 mm

Grass Dynapro
KIL minus 15 mm

Hettich Quadro V6 silent System/Quadro 4D
KIL minus 13 mm

Zargenhöhen (Standard)
55 – 75 – 95 – 115 – 135 – 155 – 175 – 195 – 215 – 235 — 255 – 275 – 295 – 315 – 335 – 355 – 395 mm*

Zargenhöhen (Standard)
58 – 84 – 110 – 136 – 162 – 188 – 214 – 240 – 266 – 292 mm*

Zargenstärke (Standard)
13,5 mm

*ab einer Höhe von 215 mm empfehlen wir unsere Multiplexladen.

Für eventuelle Rissbildungen bei hohen
Massivholzladen können wir keine Garantie übernehmen.

Entnehmen Sie unseren Skizzen unter
der Rubrik:
Kataloge /Datenblätter /Skizzen
