Multiplex 15 mm
Setzen Sie besondere Akzente mit Laden aus Mehrschichtplatten in Verbindung mit beidseitig edelfurnierten Böden; Eckverbindung nur gedübelt möglich. Zargenstärke 15 mm, 9 mm beidseitig edelfurnierter Boden (HDF-Träger),
Typen
A | Typ A
Boden aufgeschraubt für Rollschubführung (Zum Bestellen bitte die Höhe inkl. Boden angeben)
B | Typ B
Boden eingenutet für Unterflurauszüge
IL | Innenlade
Vorderstück 15 mm tiefer als Seitenstück
SCH | Schütte
Boden 4-seitig eingenutet
Oberkanten bündig
EZ | Englischer Zug
Vorderstück 15 mm tiefer
als Seitenstück
Siphonausschnitt
fix 200 x 150 mm mittig; Variabel unter der Angabe der 3 Maße x/y/z
B EH1
mit erhöhtem Ladenhinterstück (80 mm) für Reling Breite: Innenlichte
B EH2
mit erhöhtem Ladenhinterstück (80 mm) für Reling;
Breite:
Schubladenaußenmaß
B EH2 | Reling
Reling mit erhöhtem Ladenhinterstück (80 mm) für
Reling Breite:
Schubladenaußenmaß inkl. Reling Alu eloxiert
Light Side Typ B
Höhe 255 mm
Light Side Typ IL
Höhe 255 mm
Typ Registerauszuglade 1 Fach
Für die Tiefe 390 oder 490 mm möglich mit der Breite 390 mm
Typ Registerauszuglade 2 Fach
Für die Tiefe 390 oder 490 mm möglich mit der Breite 750 mm
fräsungen
V | 60 x 40
C | 120 x 30
O | 120 x 25
K | Durchmesser 30
L | 120 x 30
Fakten
VERBINDUNG
gedübelt (Standard)
nur gedübelt möglich
BODEN
9 mm Boden (Standard)
BEFESTIGUNG
geklammert (Standard)
geschraubt
holzarten
Buche Mehrschichtplatte
Birke Mehrschichtplatte
Stärke
15 mm Zarge
Holzarten

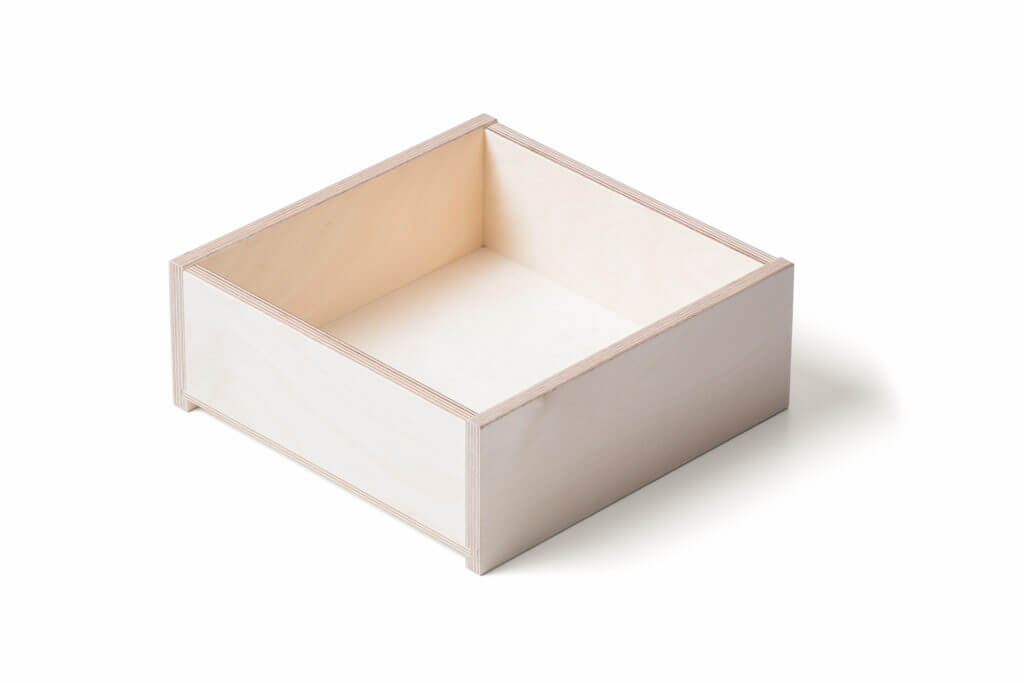

Birke

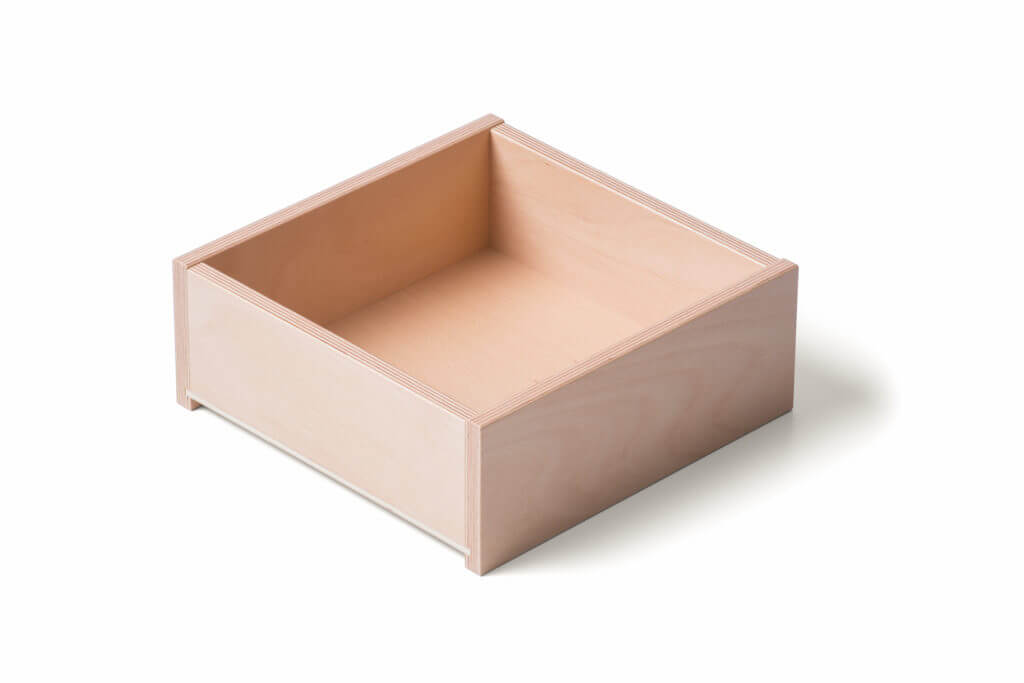

Buche
Berechnung
Maximale Ladenhöhe
Blum Tandem & Movento / Hettich Actro 5 D
Teilauszug KIL minus 21,5 mm Vollauszug KIL minus 24,5 mm
Grass Dynapro Vollauszug KIL minus 23 mm
Hettich Quadro V6 silent System
Teilauszug KIL minus 20 mm Vollauszug KIL minus 22 mm
Ladenaussentiefe
Blum Tandem & Movento / Hettich Actro 5 D
Nennlänge Führung minus 10 mm, Innenlade plus 5 mm
Grass Dynapro
Nennlänge Führung minus 10 mm, Innenlade plus 5 mm
Hettich Quadro V6 silent System
Nennlänge Führung, Innenlade plus 15 mm
LADENAUSSENBREITE
Blum Tandem & Movento / Hettich Actro 5 D
KIL minus 12 mm
Grass Dynapro KIL minus 12 mm
Hettich Quadro V6 silent System KIL minus 10 mm
